Beschreibung des Produkts:
Beschreibungen

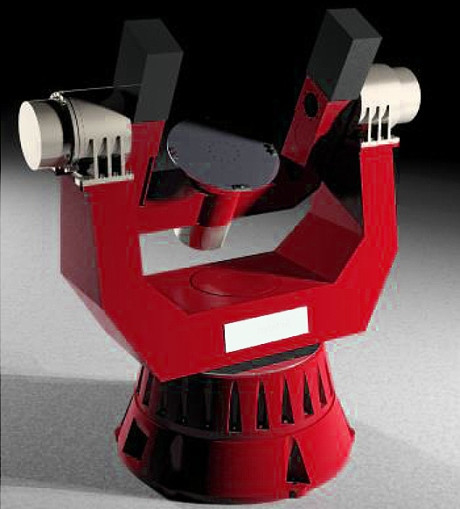

Die dreiachsige Drehtellerreihe ist eine Art Präzisionsprüfgerät, das Bewegungserregungen wie Winkelposition erzeugen kann,Winkelgeschwindigkeit und Winkelbeschleunigung in drei Richtungen, um die Prüfung der gemessenen Teile wie Gyro zu realisieren, Trägheitsmessung
Es kann auch die Bewegungssimulation der drei Drehrichtungen des Raumes, Winkelvibrationen, Schwankungen und
andere dynamische Bewegungen. Das Steuerungssystem des Drehblatts besteht aus einer leistungsstarken Steuerungseinheit mit hoher Präzision
Hauptkomponenten: Stütze, Antriebsmotor, Leistungsverstärker, Winkelmesselement, AD/DA-Karte usw. (alle importierten Produkte).Strukturform: Die mechanische Plattform hat eine U-O-O- oder U-U-T-Strukturform.
|
|
Materialien für die Messerei
|
Edelstahl/Aluminiumlegierung optional
|
angepasst werden
|
|
Index
|
3FV300
|
3FV400
|
3FV500
|
3FV600
|
3FV700
|
|
|
Höchstlastgewicht
|
30
|
40
|
30 bis 50
|
30 bis 60
|
50 bis 70
|
kg (optional)
|
|
Größe der Tabelle
|
Φ300
|
Φ400
|
Φ500
|
Φ600
|
Φ700
|
mm
|
|
Flachheit der Tischplatte
|
0.02
|
0.02
|
0.05
|
0.05
|
0.05
|
mm
|
|
Tischhöhe
|
400
|
540
|
640
|
740
|
840
|
mm
|
|
Drehgenauigkeit
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
′′(Optional)
|
|
Winkelstandsbereich
|
±0- Ich weiß nicht.± 360
|
±0- Ich weiß nicht.± 360
|
±0- Ich weiß nicht.± 360
|
±0- Ich weiß nicht.± 360
|
±0- Ich weiß nicht.± 360
|
- Nein.
|
|
Winkelförmig Position Genauigkeit
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
±1 ~ 3
|
′′(Optional)
|
|
Winkellösung
|
0.0001
|
0.0001
|
0.0001
|
0.0001
|
0.0001
|
- Nein.
|
|
Winkelgeschwindigkeitsbereich
|
0.001- Ich weiß nicht.10000
|
0.001- Ich weiß nicht.4500
|
0.001- Ich weiß nicht.2000
|
0.001- Ich weiß nicht.1500
|
0.001- Ich weiß nicht.1000
|
°/s
|
|
|
WinkelförmigZinssatzGenauigkeit
|
ω<1
1<ω<10
10< ω
|
ω<1
1<ω<10
10< ω
|
ω<1
1<ω<10
10< ω
|
ω<1
1<ω<10
10 <ω
|
ω<1
1<ω<10
10< ω
|
ω<1
1<ω<10
10 <ω
|
|
|
Geschwindigkeitsgleichheit
|
1 × 10-3
|
1 × 10-3
|
1 × 10-3
|
1 × 10-3
|
1 × 10-3
|
1° Durchschnitt
|
|
1 × 10- 4
|
1 × 10- 4
|
1 × 10- 4
|
1 × 10- 4
|
1 × 10- 4
|
10 ° Durchschnitt
|
|
5 × 10- 5
|
5 × 10- 5
|
5 × 10- 5
|
5 × 10- 5
|
5 × 10- 5
|
360 ° Durchschnitt
|
|
Höchstwinkel
Beschleunigung
|
Inneres 10000
|
Innerer Teil4500
|
Inner3000
|
Inner2000
|
Inner2000
|
|
|
Mittlere 3000
|
Mitte 2000
|
Mitte 1500
|
Mittlere 1000
|
Mittlere 1000
|
°/s2
|
|
Außen 2000
|
Außen 1000
|
Außen 500
|
Außen 300
|
Außen 300
|
angepasst werden
|
|
Auflösungsrate
|
0.0001
|
0.0001
|
0.0001
|
0.0001
|
0.0001
|
- Nein.
|
|
Nummer des Rings
|
10 bis 80
|
10 bis 80
|
10 bis 80
|
10 bis 80
|
10 bis 80
|
Optional
|
|
Systembandbreite
|
5 ~ 1 0 0 Hz
|
5 ~ 80 Hz
|
5 ~ 50 Hz
|
5 bis 50 Hz
|
5 ~ 50 Hz
|
Hz (optional)
|
|
Slip-Ring-Stimme
|
0.03
|
0.03
|
0.03
|
0.03
|
0.03
|
V
|
|
Leckagefluss
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
mT
|
Unterstützung und Dienstleistungen:
Die Produkttechnische Unterstützung und Dienstleistungen für den Einsachspinntisch umfassen:
- Unterstützung bei der Einrichtung und Installation von Produkten
- Fehlerbehebung technischer Probleme
- Bereitstellung von Software-Updates und Patches
- Bereitstellung von Benutzerschulungen und Produktdemonstrationen
- Garantieunterstützung und Reparaturleistungen
- Produktanpassungsmöglichkeiten
Verpackung und Versand:
Produktverpackung und Versand für einsachsige Drehscheiben:
Unser Single-Axis-Turntable ist sorgfältig verpackt, um eine sichere Lieferung zu gewährleisten.Das Produkt wird in eine stabilen Blasenfolie verpackt und in eine robuste Kartonbox gelegt, um Schäden während des Transports zu vermeiden..
Versandmethode: Wir bieten Standardversand über seriöse Spediteure an, um eine rechtzeitige und sichere Lieferung Ihres Single Axis Turntables zu gewährleisten.
